Attention

Un technicien réseau passe au préalable pour raccorder la ligne téléphonique Proximus au boîtier (NTP). Pensez à lui demander sur quelle prise téléphonique vous pouvez brancher votre modem (AMOD).

1. Contenu de la boîte

• AMOD Interfone (modem DSL)
• Box Magic Surf (routeur Wi-Fi – Fritz!Box 4050)
• Câble DSL (RJ11) : Connecte la prise téléphonique (NTP) au modem AMOD
• Câble Ethernet (RJ45) : Connecte l’AMOD à la box Magic Surf (WAN)
• Adaptateurs secteur : Pour l’alimentation de l’AMOD et de la box Magic Surf

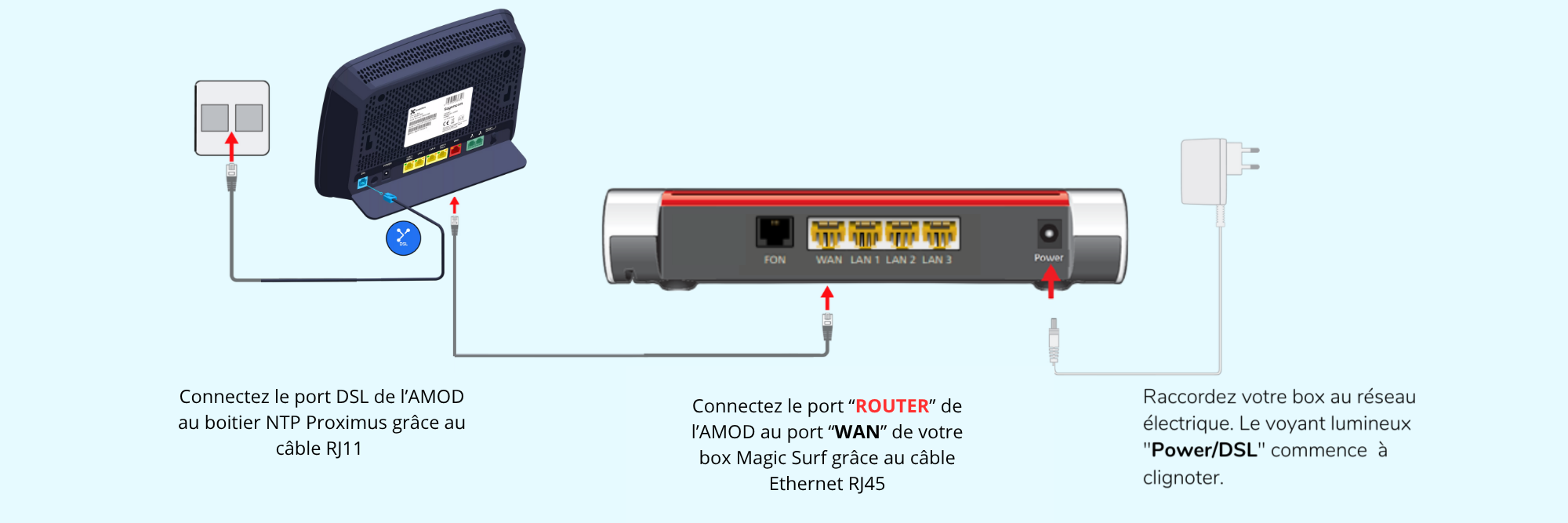

2. Branchements

1. Connecter l’AMOD à la prise téléphonique (NTP Proximus) :
   • Branchez l’embout RJ11 du câble DSL dans la prise téléphonique (NTP) installée/activée par le technicien réseau.
   • Branchez l’autre extrémité du câble dans le port DSL de l’AMOD.
2. Connecter l’AMOD à la box Magic Surf :
   • Connectez le port “ROUTER” de l’AMOD au port “WAN” de votre box Magic Surf à l’aide du câble Ethernet (RJ45).
3. Alimentation électrique :
   • Branchez l’AMOD à une prise électrique avec son adaptateur secteur.
   • Branchez ensuite la box Magic Surf à une prise électrique avec son adaptateur secteur.
   • Le voyant lumineux Power/DSL de l’AMOD doit commencer à clignoter pour indiquer que l’équipement est sous tension (synchronisation en cours).

Note

La synchronisation peut prendre quelques minutes. Patientez jusqu’à l’établissement de la connexion.

3. Accéder au réseau Wi-Fi

1. Recherchez le réseau Wi-Fi ( SSID ) de votre box. Le nom du réseau et le mot de passe sont indiqués sur l’étiquette de votre modem/routeur.
2. Entrez le mot de passe Wi-Fi dans les paramètres Wi-Fi de votre appareil pour vous connecter.

Note

Selon votre version, un QR code peut être présent pour une connexion encore plus rapide.

4. Configuration avancée

1. Ouvrez votre navigateur internet et tapez l’adresse suivante : http://fritz.box.
2. Utilisez le mot de passe Fritz!Box indiqué sur l’étiquette de votre box pour vous connecter à l’interface de gestion.
3. Une fois connecté, vous pouvez personnaliser le Wi-Fi, gérer les ports réseau, mettre à jour le firmware ou configurer des options de sécurité supplémentaires.

• Si le voyant Power/DSL de l’AMOD ne cesse de clignoter après plusieurs minutes, vérifiez que le câble RJ11 est bien branché entre la prise téléphonique (NTP) et le port DSL de l’AMOD.
• Si vous ne parvenez pas à accéder à internet, assurez-vous que la ligne téléphonique a bien été activée par le technicien réseau.
• Vérifiez également que le câble Ethernet est bien branché entre le port “ROUTER” de l’AMOD et le port “WAN” de la box Magic Surf.

6. Informations utiles

• Nom du Wi-Fi (SSID) : voir sur la box ou scanner le QR code
• Mot de passe Wi-Fi : voir sur la box ou scanner le QR code
• Accès au serveur SMTP (pour la configuration d’un scanner) :
  • URL : outbound.interfone.co
  • Port : 25
  • SSL/TLS : Non actif

Info

En suivant ces étapes, vous devriez pouvoir installer et utiliser votre connexion Magic Surf rapidement. Si vous rencontrez des difficultés, n’hésitez pas à contacter le support technique d’Interfone.
